Probar un arnés de alambre es esencial para mantener sistemas eléctricos en vehículos y máquinas. Un mal funcionamiento simple puede causar grandes interrupciones. El uso de un probador de arneses de cables , como un multímetro, ayuda a identificar problemas rápidamente.
En este artículo, lo guiaremos a través del proceso de probar un arnés de cables con un multímetro. Al final, tendrá el conocimiento para solucionar problemas y garantizar la seguridad de sus sistemas eléctricos.
¿Por qué probar un arnés de alambre con un multímetro?
Comprender el papel de un arnés de cables en sistemas eléctricos
Los arneses de cables son paquetes de cables o cables que están perfectamente dispuestos y aislados para una fácil instalación y mantenimiento. En vehículos, maquinaria y sistemas eléctricos, los arneses de cables conectan varios componentes, asegurando la comunicación y el flujo de potencia adecuados. Sin embargo, estos arneses son vulnerables al desgaste. Con el tiempo, factores como el estrés físico, el calor y la corrosión pueden hacer que los cables se rompan o se cortan, lo que puede provocar mal funcionamiento del sistema.
Cómo un multímetro ayuda a diagnosticar problemas de arnés de cables
Un probador de arneses de cables como un multímetro puede diagnosticar rápidamente problemas como circuitos abiertos, pantalones cortos y conexiones inadecuadas. Usando un multímetro, puede probar la continuidad, el voltaje y la resistencia, lo que ayuda a identificar áreas problemáticas en el arnés. El multímetro es una herramienta esencial para detectar y resolver problemas eléctricos antes de que se conviertan en serios problemas.
Los riesgos de no probar su arnés de alambre
Si descuida probar su arnés de cables, corre el riesgo de experimentar problemas eléctricos intermitentes o completar fallas del sistema. Por ejemplo, un cable roto en un arnés podría evitar que los sistemas críticos como luces, limpiaparabrisas o encendido funcionen correctamente. Esto puede llevar mucho tiempo y costoso reparar, especialmente si el problema pasa desapercibido durante demasiado tiempo.
Herramientas esenciales y configuración para pruebas de arnés de cables
Elegir el probador de arnés de alambre derecho
Al seleccionar un probador de arneses de cables , es importante elegir un multímetro que se adapte a sus necesidades. Busque uno con capacidades de prueba de continuidad, lo cual es esencial para verificar la integridad de su arnés de alambre. Los multímetros digitales (DMM) a menudo se prefieren debido a su facilidad de uso y precisión, pero los multímetros analógicos también pueden ser efectivos para tareas básicas. Modelos como Fluke, Klein y Extech son conocidos por su durabilidad y confiabilidad en las pruebas automotrices y eléctricas.
Configuración de su multímetro para pruebas de arnés de cables
Antes de comenzar a probar, es esencial configurar su multímetro correctamente. Establezca su multímetro en el modo 'Continuidad ', que permite que el dispositivo detecte si hay una ruta completa para la corriente eléctrica. En algunos multímetros, este modo se combina con la configuración de resistencia (Ω). Una vez activado, el multímetro emitirá una continuidad si se detecta la continuidad, lo que indica que el circuito está completo.
Consejo: siempre verifique el nivel de la batería de su multímetro antes de comenzar. Una batería baja puede dar lugar a lecturas inexactas.
Herramientas adicionales que necesitará para la prueba
Si bien el multímetro es la herramienta principal, hay algunos otros elementos que pueden ayudar a garantizar pruebas precisas:
Los clientes potenciales de prueba : los clientes potenciales de alta calidad proporcionan una mejor conectividad y minimizan el riesgo de lecturas falsas.
T-Pins : útil para las conexiones del arnés de alambre que probanan hacia atrás y probar cables individuales sin dañar el arnés.
Clips de cocodrilo : para hacer conexiones temporales para probar cables cuando sea necesario.
Guantes aislados : siempre use guantes para protegerse de los riesgos eléctricos, especialmente cuando se trata de circuitos vivos.
Guía paso a paso: cómo probar un arnés de alambre con un multímetro
Paso 1: Inspeccionar el arnés de alambre visualmente
Antes de usar el multímetro, es útil realizar una inspección visual del arnés de alambre. Busque signos de desgaste, corrosión o cables expuestos que puedan indicar un problema. Verifique los puntos donde el aislamiento podría haberse comprometido, ya que esto puede causar cortocircuitos. Si está trabajando con un vehículo, retire los paneles de ajuste interior cuidadosamente para acceder al arnés sin dañar los paneles.
Paso 2: Configuración del multímetro para pruebas de continuidad
Una vez que haya ubicado la sección del arnés de alambre que desea probar, configure su multímetro en el modo 'Continuidad' o 'Resistencia'. Inserte el cable negro en el gato COM y el cable rojo en el gato Vω. Toque las sondas a los dos extremos del cable que está probando, asegurando que el circuito no esté alimentado. Si el arnés de cable tiene múltiples cables, pruebe cada cable individualmente para aislar cualquier conexión defectuosa.
Paso 3: Realizar la prueba de continuidad
Coloque una sonda multímetro en un extremo del cable y la otra sonda en el otro extremo. Si el cable es funcional, el multímetro emitirá un sonar, lo que indica que hay continuidad y el cable está intacto. Si el multímetro muestra 'ol' (bucle abierto) o una lectura infinita, el cable está roto o hay una desconexión en algún lugar a lo largo del cable. Siempre asegúrese de estar probando con el circuito desenergizado para evitar cualquier riesgo de descarga eléctrica o daño a su multímetro.
Paso 4: Identificar cables y conexiones defectuosos
Una vez que haya completado la prueba, identifique los cables que no muestren continuidad. Estas son las secciones defectuosas que deben repararse o reemplazarse. Dependiendo de la gravedad del daño, es posible que deba empalmar en una nueva sección de alambre o reemplazar todo el arnés de alambre.
Cómo solucionar problemas de problemas comunes de arnés de cables con un multímetro
Lidiar con cables rotos en el arnés
Si detecta una ruptura en el cable usando su multímetro, el siguiente paso es solucionarlo. Para hacer esto:
Corta las secciones de alambre dañadas.
Obra el aislamiento de los extremos del cable restante.
Soldadura o empalme en una nueva sección de cable, asegurando una conexión segura.
Pruebe la reparación utilizando el multímetro para confirmar que el cable funciona correctamente.
Identificar problemas de conexión a tierra en el arnés de alambre
Los problemas de conexión a tierra a menudo pueden ser difíciles de detectar. Use su multímetro para probar una caída de voltaje a través de la conexión a tierra. Si hay una caída de voltaje significativa o ningún voltaje, la conexión a tierra es probable que sea defectuosa.
Prueba de cortocircuitos en el arnés de alambre
Los cortocircuitos pueden causar problemas significativos dentro del arnés de alambre. Para probar los pantalones cortos:
Desconecte la fuente de alimentación al arnés de cables.
Establezca su multímetro para medir la resistencia o la continuidad.
Coloque una sonda en cada extremo del cable. Si el multímetro muestra continuidad, es probable que haya un corto.
Use el multímetro para rastrear donde se produce el corto y haga las reparaciones necesarias.
Consejos para mantener y prevenir problemas de arnés de alambre
Inspecciones regulares del mazo de alambre
Realizar inspecciones regulares de su arnés de alambre puede evitar reparaciones costosas en el futuro. Busque cables deshilachados, signos de desgaste y conexiones expuestas. Las pruebas regulares con un probador de arneses de cables también pueden ayudar a atrapar problemas antes de que se conviertan en problemas importantes.
Consejo: Establezca un horario para las pruebas periódicas de arnés de cables, especialmente en áreas de alto uso como vehículos o maquinaria.
Proteger el arnés de alambre del desgaste
Use cubiertas protectoras como conducto flexible o telar para proteger su arnés de alambre de la abrasión y el daño externo. Asegúrese de que los cables se alejen de los bordes afilados, las superficies calientes y las áreas donde podrían estar sujetas al estrés físico.
Consejo: siempre asegure el arnés con clips o lazos para evitar el movimiento que pueda causar desgaste con el tiempo.
Uso de un probador de arnés de cables para extender la vida útil de su vehículo o sistema eléctrico
Al usar un probador de arnés de cables regularmente, puede extender la vida útil de sus sistemas eléctricos. Probar el arnés ayuda a garantizar una funcionalidad adecuada, previene el mal funcionamiento y evita reparaciones innecesarias.
Consejo: Implemente los controles de rutina, especialmente si su vehículo o equipo opera en condiciones duras.
Conclusión
Probar su arnés de cables con un multímetro es un proceso simple pero esencial para mantener la integridad de sus sistemas eléctricos. Siguiendo los pasos descritos anteriormente, puede diagnosticar problemas temprano, prevenir reparaciones costosas y garantizar un rendimiento óptimo. Ya sea que sea un técnico profesional o un entusiasta del bricolaje, dominar las pruebas de arneses de cables con un multímetro es una habilidad valiosa que ahorrará tiempo, dinero y frustración a largo plazo. No se salte las pruebas regulares de arnés de alambre. Es una medida preventiva fácil que puede ahorrarle de averías inesperadas y reparaciones costosas.

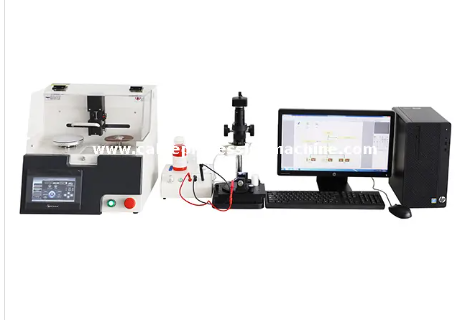

La corona de Suzhou proporciona probadores de alambre de alta calidad diseñados para mejorar la precisión del diagnóstico. Sus productos confiables ofrecen valor al garantizar pruebas precisas y eficientes para sistemas eléctricos.
Preguntas frecuentes
P: ¿Qué es un probador de arnés de alambre y por qué es importante?
R: Un probador de arneses de cables es una herramienta utilizada para probar la continuidad y la integridad de los cables dentro de un arnés. Asegura que las conexiones eléctricas sean seguras y libres de daños, evitando el mal funcionamiento de los vehículos o la maquinaria.
P: ¿Cómo pruebo un arnés de alambre con un multímetro?
R: Para probar un arnés de alambre con un multímetro, establezca el multímetro en el modo de continuidad. Conecte las sondas a ambos extremos de un cable en el arnés. Si el multímetro emite un pitido, el cable está intacto. Si no hay pitido, el cable puede dañarse.
P: ¿Cuál es el procedimiento de prueba de arnés de cables para diagnosticar problemas eléctricos?
R: El procedimiento de prueba del arnés de cables implica verificar cada cable para continuidad. Incluye probar cables individuales, inspeccionar los pantalones cortos y usar un multímetro para verificar el voltaje y las conexiones adecuadas en todo el arnés.
